2.00mm/4.00mm Pitch High-Reliability Connector - Datamate Mix-Tek

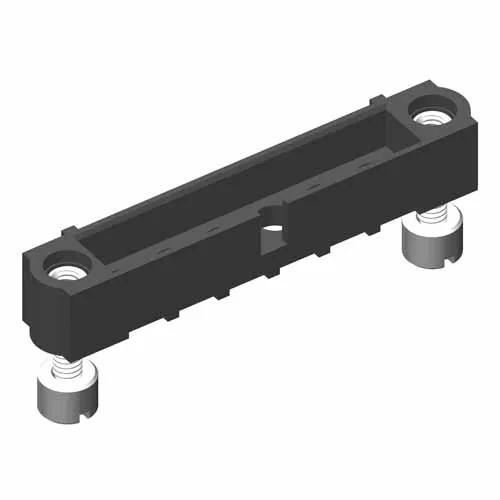

Jackscrews + 5mm board mount (with slotted nuts), 2 x Special contact (coax or power) spaces left empty, housing for vertical PCB connection. For spare board mount nuts, order M80-2130000B.
Special PC Tail contacts should be fitted by Harwin approved contractor only. Gold finish on contact area and termination.
For complete pin numbering or pin out information, see Component Specification C005XX.
View Technical Details & Downloads
Checking stock availability...
Check Availability
Related Products
Further Details
Jump To:
Product Characteristics
Materials
Dimensions
Technical Documentation
Environmental Compliance
Technical Details
Product Characteristics
End Stackable:
No
Style of Jackscrews:
Internal Thread Jackscrew with Board Mount Stud and Slotted Nuts (Standard Gender)
Number of Rows:
1
Connector Orientation:
Vertical
Side Stackable:
No
Number of Special (Power or Coax) Contacts:
2
Operating Temperature:
-55°C to +125°C
RoHS Status:
RoHS Compliant (2015/863/EU) with no Exemption required
Current Rating:
Dependent on assembled contacts
Polarised:
Yes
Cuttable:
No
Materials
Housing Material:
PPS
Flammability Rating:
UL94V-0
Packaging Style:
Tube
Housing Colour:
Black
Dimensions
Contact Pitch:
4.00mm (0.157")
Weight:
1.422g
Dimensions:
18.00 x 6.00 x 10.55
Thread Size:
M2
Height of Connector above PCB:
5.55mm
Downloads
RoHS - M80-5T10000M3-02-000-00-000
REACH - Harwin statement including all current SVHCs & Annex XIV & XVII
Environmental Legislation Statement - includes all material legislations
Extended Mineral Reporting Template (EMRT) - Company Summary Statement
Conflict Minerals Reporting Template (CMRT) - Company Summary Statement
