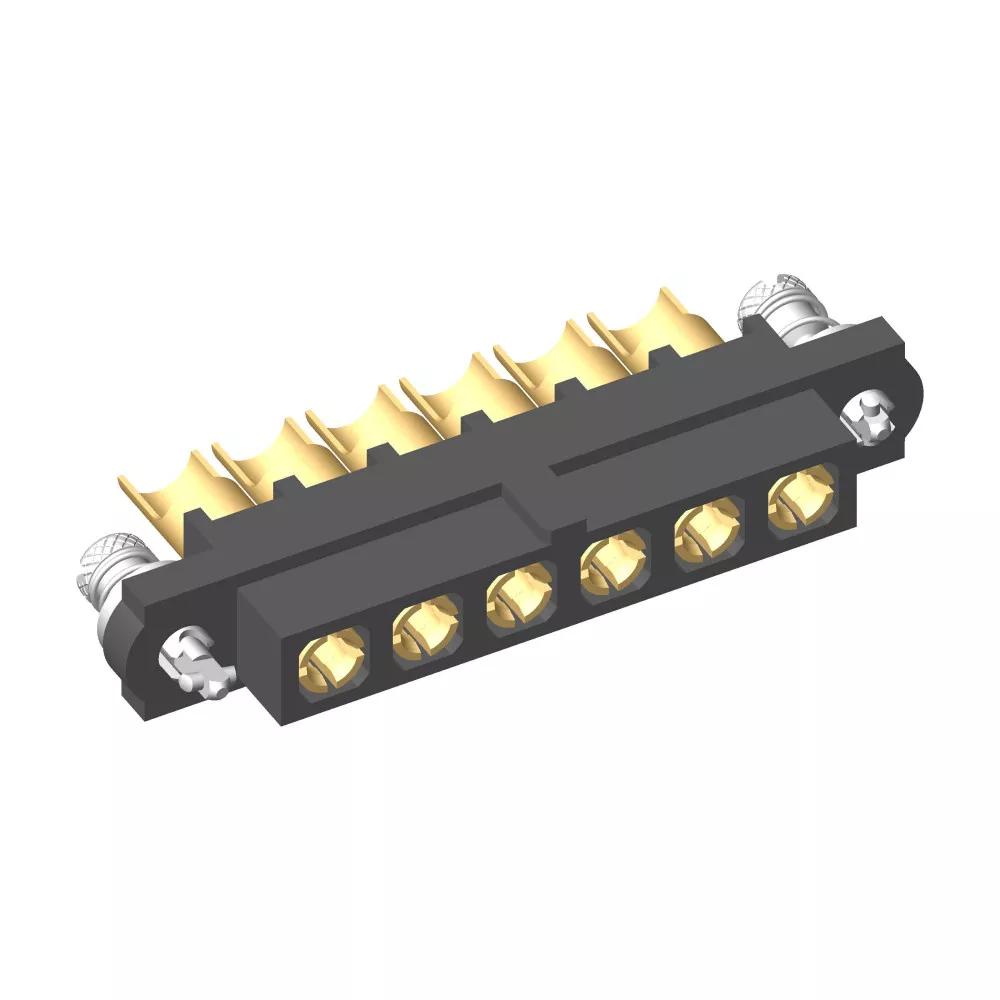

4.00mm Pitch High-Reliability Connector - Datamate Power
Complete kit: housing (with 101Lok slotted head) with 6 x power contacts supplied loose.
Rated to 40A nominal, Power solder contact suitable for 10 AWG. Gold finish on contact area and termination.
For complete pin numbering or pin out information, see Component Specification C005XX.
View Technical Details & Downloads
Checking stock availability...
Check Availability
Related Products
Further Details
Jump To:
Product Characteristics
Materials
Dimensions
Technical Documentation
Environmental Compliance
Technical Details
Product Characteristics
End Stackable:
No
Style of Jackscrews:
101Lok Bayonet Fixing with Slotted Head
Number of Rows:
1
Connector Orientation:
Straight
Side Stackable:
No
Number of Special (Power or Coax) Contacts:
6
Operating Temperature:
-55°C to +125°C
RoHS Status:
RoHS Compliant (2015/863/EU) with Exemption 6c
Current Rating:
40A max per contact
Polarised:
Yes
Cuttable:
No
Materials
Finish / Plating on Contact Surface:
Gold
Housing Material:
PPS
Base Material of Contact:
Beryllium Copper
Flammability Rating:
UL94V-0
Packaging Style:
Single Pack
Finish / Plating on Termination:
Gold
Housing Colour:
Black
Dimensions
Contact Pitch:
4.00mm (0.157")
Weight:
3.695g
Dimensions:
34.00 x 5.50 x 13.70
Wire Size:
10 AWG
Downloads
RoHS - M80-4000000FC-06-PF5-00-000
REACH - Harwin statement including all current SVHCs & Annex XIV & XVII
Environmental Legislation Statement - includes all material legislations
Extended Mineral Reporting Template (EMRT) - Company Summary Statement
Conflict Minerals Reporting Template (CMRT) - Company Summary Statement
Environmental Compliance
