1.00mm (0.039") Pitch PCB Connector - M40 Board-To-Board Fine Pitch

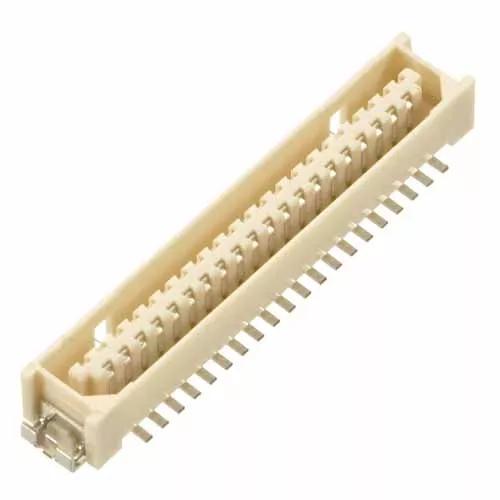

Double Row Vertical Board-to-Board Surface Mount Plug connector with location pegs - Tin finish, 51 contacts (26+25).
Surface Mount hold-down tabs, contacts in staggered format rows.
Packaged in Tape & Reel, with Pick & Place caps.
View Technical Details & Downloads
Checking stock availability...
Check Availability
Related Products
Further Details
Jump To:
Product Characteristics
Materials
Dimensions
Product Information
Technical Documentation
Environmental Compliance
Technical Details
Product Characteristics
End Stackable:
No
Number of Rows:
2
Connector Orientation:
Vertical
Country of Origin:
CN
Side Stackable:
No
Number of Signal Contacts:
51
Operating Temperature:
-20°C to +125°C
RoHS Status:
RoHS Compliant (2015/863/EU) with no Exemption required
Current Rating:
0.5A per contact
Soldering Data:
Max Solder Temperature: 260°C for 10 seconds
Polarised:
Yes
Cuttable:
No
Materials
Finish / Plating on Contact Surface:
100% Tin over Nickel
Housing Material:
LCP
Base Material of Contact:
Phosphor Bronze
Flammability Rating:
UL94V-0
Packaging Style:
Tape and Reel
Finish / Plating on Termination:
100% Tin over Nickel
Housing Colour:
Natural
Dimensions
Contact Pitch:
1.00mm (0.039")
Weight:
0.553g
Dimensions:
31.10 x 5.60 x 4.10
Height of Connector above PCB:
3.30mm
Downloads
Catalog page - M40-600 & M40-620 Specification + Mating Profile
Product Training Module - Overview of the Fine Pitch connectors + 1.25mm pitch and smaller
Technical Drawing / Datasheet - M40-600R.pdf
C026XX Component Specification - M40 Series (1.00mm pitch PCB connectors)
Outgassing data for Harwin products (plastics)
RoHS - M40-6005146R
Material composition for M40-600 series
REACH - Harwin statement including all current SVHCs & Annex XIV & XVII
Environmental Legislation Statement - includes all material legislations
Extended Mineral Reporting Template (EMRT) - Company Summary Statement
Conflict Minerals Reporting Template (CMRT) - Company Summary Statement
