8.50mm Pitch High-Reliability Connector - Kona

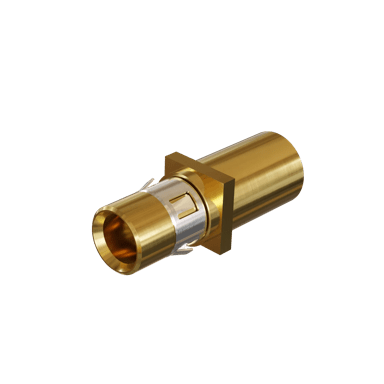

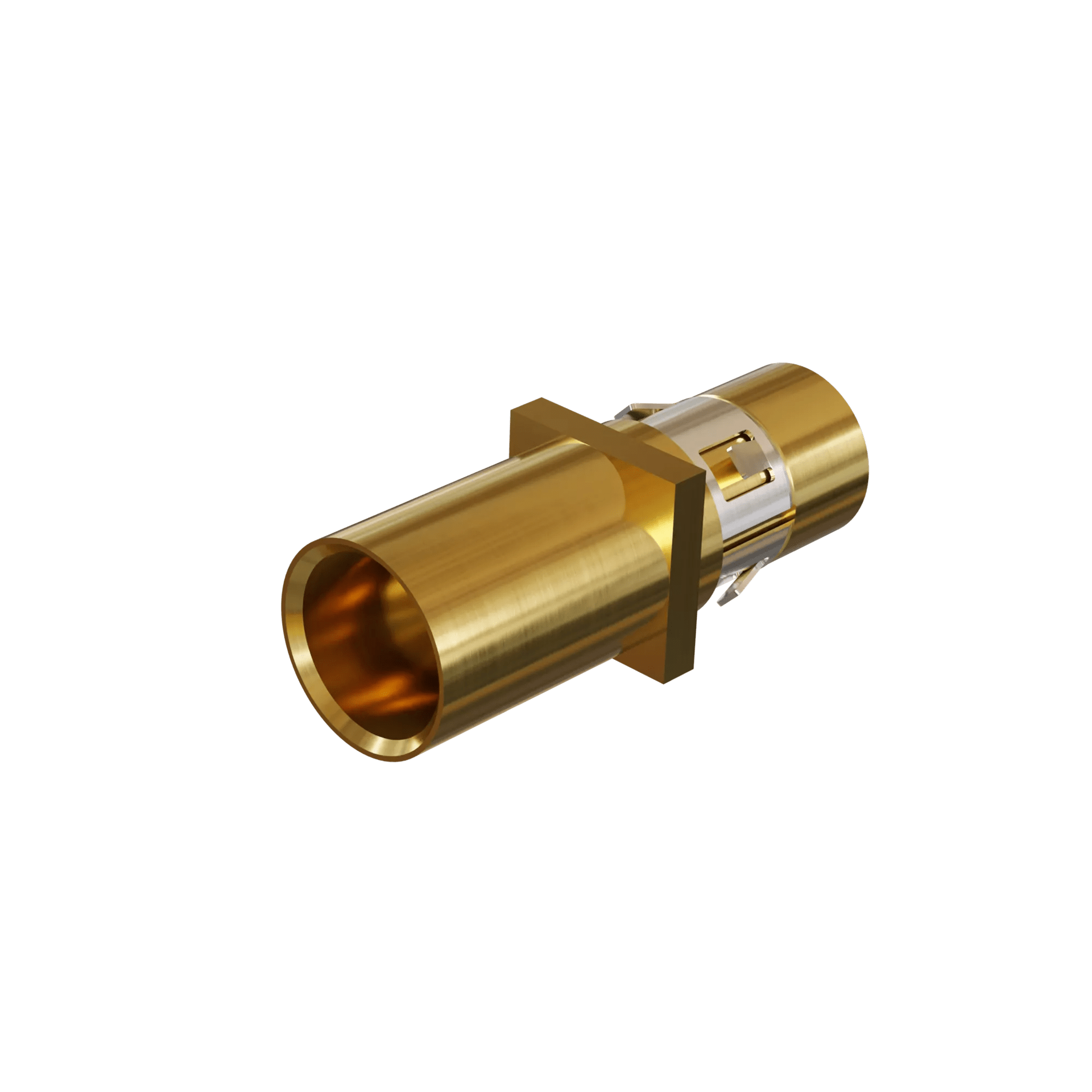

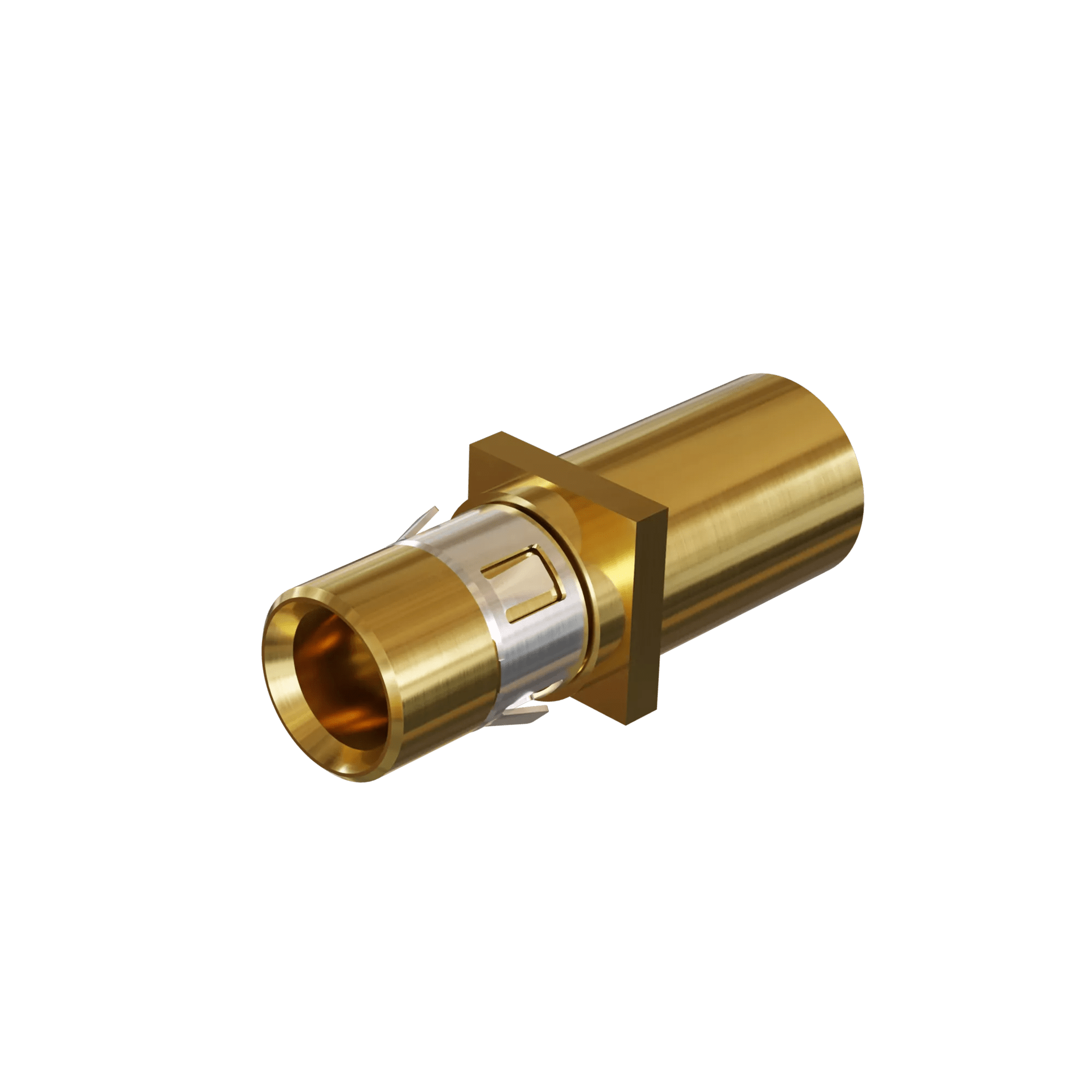

Individual straight female crimp contact, suitable for 8 AWG cable, up to 60A per contact nominal.
Use with crimp housings: KA1-2010298F1, KA1-2010398F1, KA1-2010498F1, KA1-2010298F2, KA1-2010398F2 or KA1-2010498F2.
Gold finish on contact area and termination. See Instruction Sheet IS-49 for advice on use.
View Technical Details & Downloads
Checking stock availability...
Check Availability
Related Products
Further Details
Jump To:
Product Characteristics
Materials
Dimensions
Product Information
Technical Documentation
Environmental Compliance
Test Reports
Technical Details
Product Characteristics
Connector Orientation:
Straight
Country of Origin:
GB
Operating Temperature:
-65°C to +150°C
RoHS Status:
RoHS Compliant (2015/863/EU) with Exemption 6c
Current Rating:
60A max per contact
Materials
Finish / Plating on Contact Surface:
Gold
Base Material of Contact:
Beryllium Copper
Packaging Style:
Bulk/Loose
Finish / Plating on Termination:
Gold
Dimensions
Contact Pitch:
8.50mm (0.335")
Weight:
1.322g
Dimensions:
15.00 x 5.70 square
Wire Size:
8 AWG
Downloads
IS-49 - Kona Contact Assembly and Removal Instruction Sheet
Product Training Module - Overview Guide to the Kona range + 8.5mm pitch Power High-Reliability
Product Datasheet - Kona range (HRi)
Distributor part numbers for suitable cables for Datamate + Gecko + M300 & Kona
Technical Drawing / Datasheet - ZA1-921.pdf
Technical Drawing / Datasheet - ZA1-920.pdf
Technical Drawing / Datasheet - KA1-045.pdf
Plating thickness on Kona contacts
C052XX Component Specification - Kona KA1 Series (8.50mm pitch High-Reliability)
C049XX Component Specification - Cable Assembly Specifications for all HRi products
Outgassing data for Harwin products (plastics)
RoHS - KA1-0450005
Material composition for KA1-0450000 product
REACH - Harwin statement including all current SVHCs & Annex XIV & XVII
Environmental Legislation Statement - includes all material legislations
Extended Mineral Reporting Template (EMRT) - Company Summary Statement
Conflict Minerals Reporting Template (CMRT) - Company Summary Statement
